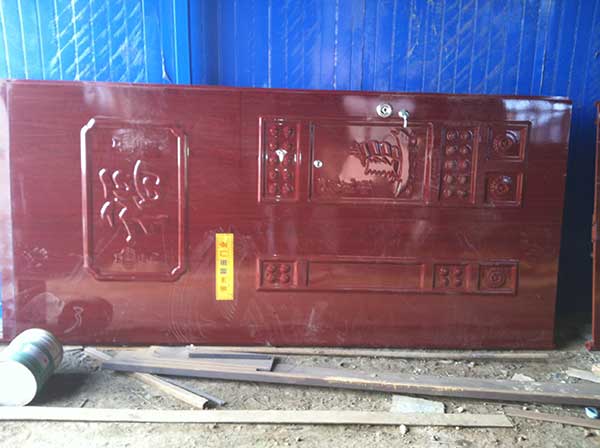

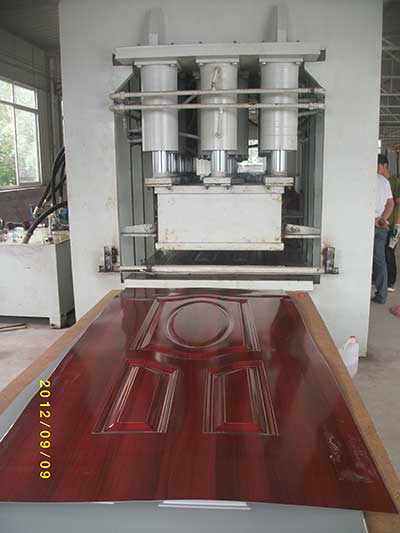

防盜門壓花液壓機是一款山東威力重工生產的防爆門門面/門板壓花機，通常為三梁八柱或者框架結構，用于壓制防爆門板、防鑄鋁門板、大尺寸鋁門、鐵門、不銹鋼門板壓花成型，工作臺加大尺寸，可壓大尺寸的門板。

圖片僅供參考，詳情請咨詢18306370979（微信同號）

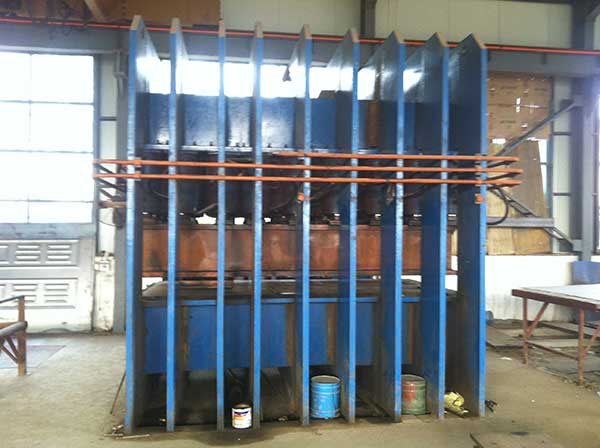

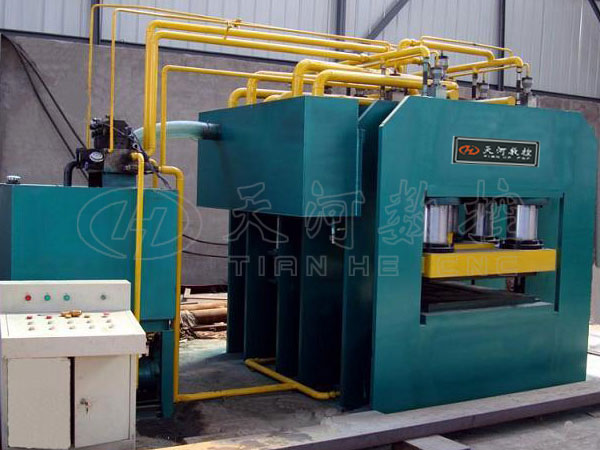

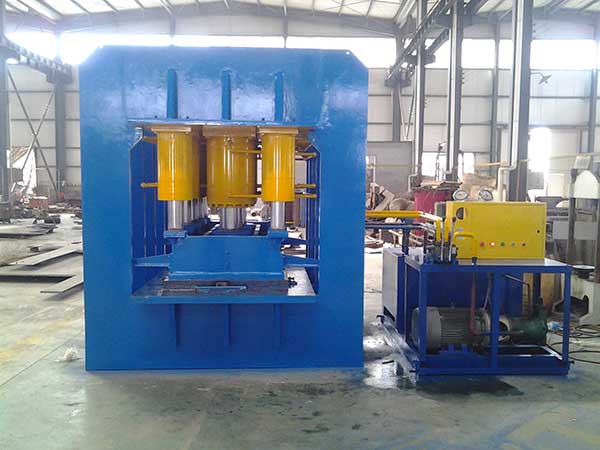

防盜門壓花液壓機具有多種模具，具有良好的導向性和密度保持，運行可靠，操作方便。采用三梁八柱六缸結構或者框架結構組成。核心電氣選用施耐德，安全可靠，配電盤線路清晰，發貨時隨機器攜帶電氣原理圖，客戶使用省心。再選配上，客戶可以根據自己需要，選配光柵保護、散熱裝置、PLC控制系統等。油箱拋丸處理，高壓吸塵，面團清倉三大新工藝結合。

圖片僅供參考，詳情請咨詢18306370979（微信同號）

防盜門壓花液壓機液壓系統：

門面/門板壓花機液壓系統由液壓傳動和控制系統。主要由油箱、油泵、插裝閥、冷卻、過濾等組成。通過電氣系統控制電磁換向閥實現壓力機的各種動作。

(1)油箱：防盜門壓花液壓機油箱為鋼板焊接件。表面及內部經過嚴格除渣，酸洗處理。油箱起邊高出蓋板，防治油液露出。

(2)插裝閥：采用BCV系列插裝閥總成，結構簡單緊湊，響應快內泄小，流量大，抗污染，維護方便使用壽命長。

(3)壓力表：門面/門板壓花機使用抗震油壓表，顯示精度高，不易損壞。電接點壓力表時刻檢測主缸上腔壓力，到達設定壓力停止壓制，實現定壓返程。

(4)壓力安全：插裝閥自身帶有壓力調整系統，壓力超過設定值溢流回油。使系統始終保持在設定壓力以內，達到超壓保護。

圖片僅供參考，詳情請咨詢18306370979（微信同號）

防盜門壓花液壓機設備安全保護措施

1、靜止及急停按鈕:

發生異常時按“靜止”按鈕, 防盜門壓花液壓機工作全部停止,按“急停”按鈕,包括電機均停止運行。壓機設有五個急停按鈕, 操作臺和活動按鈕站上各一個,另外三個分別設三個立柱上; 在任何狀態和情況下,按壓其中任何一個急停按鈕,壓機立即停止

2、雙手操作按鈕:

雙手下行同步時限0.5～1S。

3、滑塊鎖緊裝置:

防盜門壓花液壓機主滑塊在上端位置時按鎖緊按鈕, 自動鎖住主滑塊。主滑塊在非上端位置時按鎖緊按鈕, 滑塊先上升至上端位置,然后自動鎖緊。主滑塊處于鎖緊狀態時,按松開按鈕,自動解鎖。

4、液壓雙支承保險回路:

為防止滑塊失控下行, 在活塞式主油缸下腔設置液壓支承保險閥回路,確保安全。設置液壓聯鎖回路,確保支承保險閥不打開時,主缸上腔就無法上壓力。

5、液位報警：

防爆門門面/門板壓花機油箱配有液位報警裝置，液位報警分超正常工作液位和液位過低二種情況；超正常工作液位報警，黃燈亮，這時應給油箱補油至正常工作液位；液位過低報警，紅燈亮，壓機停止工作；這時必需給油箱補油至正常工作液位，機器方可啟動工作。

6、超載保護：

防盜門壓花液壓機液壓系統中設有液壓安全閥，確保壓機不會超載工作而損壞壓機。

7、頂部：

機器頂部設有維修平臺、梯子和圍攔，確保維修人員安全。頂部裝有指示燈。

8、光電保護裝置：

防爆門門面/門板壓花機前后裝有光電保護裝置，防止操作人員在滑塊運行時進入工作區。

9、繞性接頭：

充液閥和充液筒之間、主缸回油和油箱之間加繞性接頭減少震動。

圖片僅供參考，詳情請咨詢18306370979（微信同號）

防爆門門面/門板壓花機工藝動作：

工作方式：定壓和定程。防盜門壓花液壓機設調整（寸動）、雙手動單次循環、微動對模（無壓力下行）三種操作方式。用轉換開關轉換。

1、調整：按壓相應按鈕產生相應動作，手松動作停。此動作無快速。

2、雙手動單次循環：按壓雙手下行按鈕，防盜門壓花液壓機連續完成快降－慢降－加壓（到設定壓力或設定位置）－慢速回程－快速回程—停止，完成一個單次循環過程。

3、微動對模：按壓下行按鈕，滑塊主油缸上腔不上壓力，防爆門門面/門板壓花機滑塊在節流閥的控制下無壓力緩慢微動下行，手松動作停。此動作在對模和模具調整時使用。

圖片僅供參考，詳情請咨詢18306370979（微信同號）

防盜門壓花液壓機可選附件或功能：

1、移動工作臺

2、沖裁緩沖裝置

3、壓邊滑塊、液壓墊四角分別調壓裝置（拉伸不對稱零件）

4、光電保護裝置

5、觸摸用浮動導軌和滾動托架

6、模具快速夾緊機構

7、行程、壓力、數度數顯數裝控置

8、觸摸工業顯示屏

9、液壓系統加熱、冷卻裝置及報警系統
