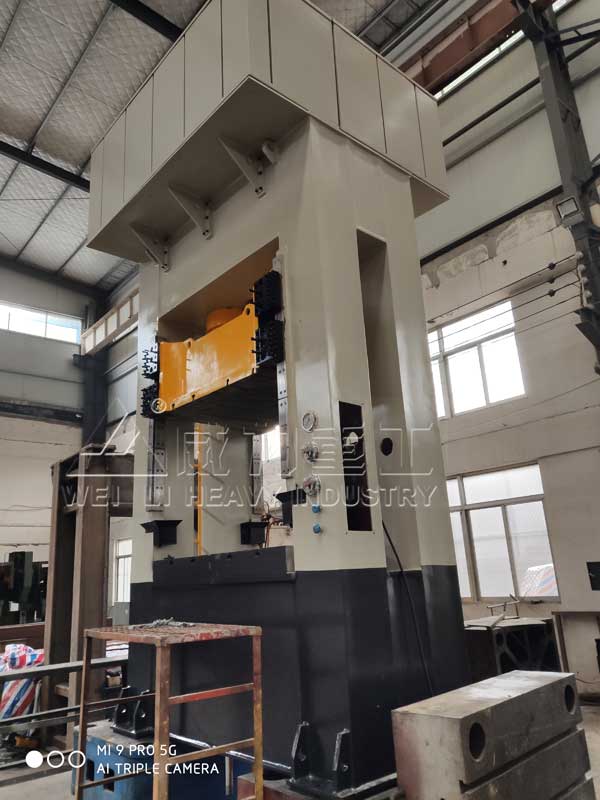

500噸框架式液壓機也叫500噸框架式壓力機，主要適用于汽車覆蓋件，家用電器，廚房用具，拖拉機，航天儀器，化工等工業部門。專為薄板拉伸、彎曲、成型、沖載落料、翻邊作業而且開發設計的金屬薄板沖壓成型液壓機。可完成自由鍛壓、模鍛成型等工藝。

500噸框架式液壓機主要部件描述：

1、機身：

機身為整體框架式結構，左右立柱中間留有側窗口，采用Q235優質鋼板焊接結構,二氧化碳氣體保護焊；焊后需經過退火處理充分消除焊接變形和應力，確保焊接件經久而不變形，精度保持性好，本機試壓達到31.5Mpa，壓機機身不變形，但不可作為長期使用。

2、滑塊

為鋼板焊接箱形結構,滑塊底面板為整塊鋼板，保證足夠的剛度和強度?；瑝K采用45°導軌導向,在左右立柱上設有4條導向板，滑塊的導軌在導向板上作垂直運動，運動導向精度靠滑塊導軌上斜鐵來調整，以保證與移動工作臺的平行度，調整方便,調整精度高，調整后精度保持性好,抗偏載能力強。導軌摩擦副一側為合金材料,另一側采用銅基合金材料。此外,導向板經淬火處理,硬度在HRC55以上，耐磨性能良好，使用壽命長?；瑝K導軌面設有加油孔自動加油,以便潤滑運動部位。

3、主噸位

由單個活塞缸實現(活塞桿和活塞頭為整體結構)，活塞桿采用45#優質碳素鋼鍛件，其表面經中頻淬火處理，硬度在HRC48～55之間,表面鍍鉻處理（0.10mm），使用壽命長。油缸采用45＃優質碳素鍛鋼鍛造，其內表面經過滾壓加工處理。液壓缸具有足夠的強度和剛度。主油缸采用進口密封元件，確保密封性能可靠。

4、工作臺、滑塊Ｔ型槽的位置、尺寸

經用戶確認后生產。工作臺中心孔留φ700mm，傾斜到500噸框架式壓力機后面落料。

5、外觀

機器的外觀顏色為草綠色（由訂購方提供指定廠家購買）?；瑝K為橘紅色，高壓油管為紅色（軟管除外），回油管為黃色，油箱上平面為黃色。

500噸框架式液壓機液壓系統：

1、液壓系統采用進步的插裝閥集成系統，油箱和液壓系統為下置式，放在主機右側邊，主機與系統之間采用高壓軟管連接。油泵電機組和液壓控制閥塊在油箱上有序排列。配有獨立的油液過濾裝置，并可實現油位的顯示，油溫的控制和濾油器堵塞顯示、報警。加油空氣濾清器做廢油區，凹于油箱平面50mm。
2、液壓管路系統密封可靠，液壓系統低壓大通徑管道有柔性接頭隔震，通經20以上的管路連接方式優先采用法蘭連接，管路布置整齊，并采用抗震管夾和耐震壓力表，管路及油箱內部均進行良好的除銹保潔處理。裝壓力表開關。
3、主液壓泵采用軸向柱塞泵。
4、油箱設有油位指示，油箱側面預留安裝冷卻器的進出油口的接口各一處，設備不配備冷卻裝置。

500噸框架式液壓機電氣控制系統：

1、電氣控制系統采用PLC可編程序控制器。電氣系統的設計與制造貫徹GB/T5226.1-1996“工業機械電氣設備通用技術條件”和GB17120-1997“鍛壓機械安全技術條件”。
電氣系統由動力電路和控制電路組成。動力電路為380V、50HZ，擔負著油泵電機的起、停和保護?？刂撇糠值暮诵墓δ苡?ldquo;PLC”可編程序控制器來承擔。“PLC”是一種數字運算的電子系統，專門為工業環境下應用而設計的，它采用了可編程序的存儲器。根據工藝需要，由主令控制元件（選擇開關、按鈕等）發出的指令，依據行程開關、壓力繼電器等檢測元件所測得的信號，對機器的開關量、模擬量進行處理，驅動液壓先導閥等器件，實現對液壓執行元件－－油缸的壓力、位移的控制，進而完成機器的生產過程。
2、電氣系統有獨立的電氣控制柜和操作臺,其上有電磁閥工作指示燈及機器的工作狀態指示燈以及工作方式選擇開關和相關按鈕等。
3、設有一個活動按鈕站,位于機器的前側。
4、大功率電動機起動采用星形三角起動。
5、500噸框架式壓力機設有預警電路，每次半自動循環動作開始都有鈴聲通知操作者，以提醒注意。
